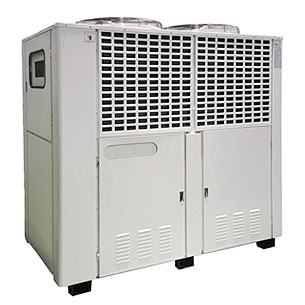

Cooler Introduction
냉각기 내부에 콤프레셔를 구성하여 압축, 응축, 팽창, 증발 싸이클이 반복 순환되며, 콤프레셔에서 압축 된 토출 가스의 발생열을 응축기에서 공기로 냉각시키는 냉각기 입니다.
냉각 능력, 우수한 내구성, 정밀하고 안정적인 온도제어로 생산성을 향상시킵니다.- 역상 방지기, 과전류 계전기 등의 안전장치를 갖추어 냉동기를 안전하게 보호함
- 각종 알람 기능
(역상, 저수위, 냉각수 흐름, 펌프 및 콤프 과부하, 트립, 고·저압, 고·저온, 냉각수 과냉, 히터과열 온도센서 이상) - LCD화면을 통해 실시간 장비상태 확인
- PLC, PC등과 통신이 가능함
구분 | WSC-1A | WSC-2A | WSC-3A | WSC-5A | WSC-7.5A | WSC-10A | WSC-15A | WSC-20A | WSC-25A | WSC-30A |
---|---|---|---|---|---|---|---|---|---|---|
호칭 출력 (HP) | 1 | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 |
배관 관경(입,출구) | 15A | 25A | 32A | 40A | 50A | |||||
압축기 출력(kW) | 0.75 | 1.5 | 2.25 | 3.75 | 5.6 | 7.5 | 11.2 | 15 | 22.5 | 30 |
냉각능력(at 20℃,Kcal/h) | 2,800 | 5,000 | 7,500 | 12,500 | 18,750 | 25,000 | 37,500 | 50,000 | 62,500 | 75,000 |
펌프출력(Kw) | 0.37 ~ 1.1 | 1.1 ~ 2.2 | 2.24 ~ 4 | |||||||
펌프 최대 양정(M) | 10 ~ 35 | 10 ~ 35 | 10 ~ 50 | |||||||
펌프 최대 유량(L/min) | 20 ~ 100 | 100 ~ 200 | 200 ~ 400 | |||||||
설정표시방식 | 디지털 컨트롤러 | |||||||||
안전장치 | 저수위 알람, 고압/저압 알람, 전류과부하차단, 역상방지 고온/저온경보 이상, 물흐름감지이상, 동파방지기능, 무선리모컨 |
|||||||||
탱크용량(L) | 25 | 50 | 70 | 160 | 160 | 220 | 270 | 380 | 380 | 490 |
사이즈 L x W x H (mm) | 600 x 520 x 870 | 800 x 600 x 1,150 | 950 x 700 x 1,250 | 1,340 x 650 x 1,400 | 1,540 x 750 x 1,450 | 1,540 x 800 x 1,450 | 1,770 x 900 x 1,720 | 2,070 x 1,000 x 1,775 | 2,630 x 900 x 1,775 | 2,930 x 1,000 x 1,815 |
총 소비전력(Kw/h) | 2.5 | 3.3 | 439 | 4.5 | 7.1 | 9.4 | 15 | 18.7 | 28 | 35.5 |
전원사양(v) | AC 1Φ 220V 50/60Hz | AC 1Φ 220V 50/60Hz AC 3Φ 220/380/440V 50/60Hz |
AC 3Φ 220/380/440V 50/60Hz |
- 역상 방지기, 과전류 계전기 등의 안전장치를 갖추어 냉동기를 안전하게 보호함
- 각종 알람 기능
(역상, 저수위, 냉각수 흐름, 펌프 및 콤프 과부하, 트립, 고·저압, 고·저온, 냉각수 과냉, 히터과열 온도센서 이상) - LCD화면을 통해 실시간 장비상태 확인
- PLC, PC등과 통신이 가능함
구분 |
전열면적 |
응축능력 |
팬 & 모터 |
풍량 |
배관구경 |
제품치수 |
앵커치수 |
제어판 |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
팬 |
모터 |
수량 |
입구 |
출구 |
L |
W |
H |
H' |
L' |
W' |
L |
W |
H |
||||
MAC-PAH030 |
38.04 |
12540 |
400 |
0.1 x 6 |
2 |
60 |
19.05 |
12.7 |
1340 |
650 |
1400 |
740 |
1060 |
680 |
200 |
350 |
435 |
MAC-PAH050 |
57.06 |
20900 |
400 |
0.1 x 6 |
2 |
100 |
22.22 |
15.88 |
1340 |
650 |
1400 |
740 |
1060 |
680 |
200 |
350 |
435 |
MAC-PAH075 |
76.21 |
31350 |
500 |
0.2 x 6 |
2 |
150 |
22.22 |
15.88 |
1540 |
750 |
1450 |
740 |
1260 |
780 |
200 |
450 |
485 |
MAC-PAH100 |
101.62 |
41800 |
500 |
0.2 x 6 |
2 |
200 |
28.58 |
19.05 |
1540 |
800 |
1450 |
740 |
1260 |
830 |
200 |
490 |
485 |
MAC-PAH150 |
155.41 |
62700 |
600 |
0.4 x 6 |
2 |
300 |
34.92 |
22.22 |
1770 |
900 |
1720 |
860 |
1490 |
930 |
200 |
550 |
640 |
MAC-PAH200 |
203.23 |
83600 |
700 |
0.75 x 6 |
2 |
400 |
34.92 |
22.22 |
2070 |
1000 |
1775 |
860 |
1790 |
1030 |
200 |
650 |
690 |
MAC-PAH250 |
263.01 |
104500 |
600 |
0.4 x 6 |
3 |
500 |
41.28 |
28.58 |
2630 |
900 |
1775 |
860 |
2350 |
930 |
230 |
540 |
690 |
MAC-PAH300 |
320.22 |
125400 |
700 |
0.75 x 6 |
3 |
600 |
41.28 |
28.58 |
2930 |
1000 |
1815 |
850 |
2650 |
1030 |
230 |
650 |
740 |
MAC-PAH400 |
382.56 |
167200 |
750 |
0.75 x 8 |
3 |
750 |
53.98 |
28.58 |
3230 |
1100 |
2055 |
1000 |
2950 |
1130 |
230 |
740 |
790 |
MAC-PAH500 |
541.90 |
209000 |
700 |
0.75 x 6 |
4 |
1000 |
53.98 |
34.92 |
3790 |
1100 |
2188 |
1040 |
230 |
740 |
945 |

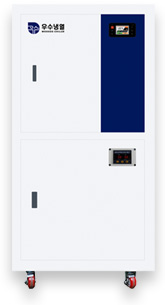

- 역상 방지기, 과전류 계전기 등의 안전장치를 갖추어 냉동기를 안전하게 보호함
- 각종 알람 기능 (역상, 저수위, 냉각수 흐름, 펌프 및 콤프 과부하, 트립, 고·저압, 고·저온, 냉각수 과냉, 히터과열 온도센서 이상)
- LCD화면을 통해 실시간 장비상태 확인
- PLC, PC등과 통신이 가능함

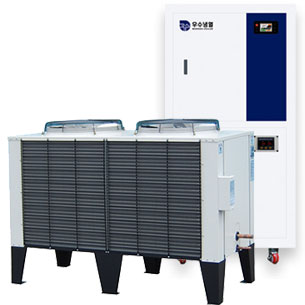

- 실내기와 응축기를 분리하여 소음을 최소화 하고 실내온도 상승으로 인한 냉각능력 저하 방지
- 열이 많이 발생하는 공간에 적합
구 분 |
전열면적 |
응축능력 |
팬 & 모터 |
풍량 |
배관구경 |
제품치수 |
앵커치수 |
||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
팬 |
모터 |
수량 |
입구 |
출구 |
L |
W |
H |
L' |
W' |
||||
MAC-H030 |
25.04 |
9960 |
450 |
0.2 x 6 |
1 |
65 |
19.05 |
12.7 |
770 |
660 |
865 |
650 |
540 |
MAC-H050 |
37.56 |
16600 |
550 |
0.4 x 6 |
1 |
128 |
22.22 |
15.88 |
910 |
760 |
965 |
790 |
640 |
MAC-H075 |
59.02 |
24900 |
450 |
0.2 x 6 |
2 |
131 |
22.22 |
19.05 |
1310 |
760 |
965 |
1190 |
640 |
MAC-H100 |
80.21 |
33200 |
550 |
0.4 x 6 |
2 |
258 |
28.58 |
19.05 |
1590 |
850 |
1015 |
1470 |
730 |
MAC-H150 |
125.55 |
49800 |
600 |
0.4 x 6 |
2 |
296 |
34.92 |
22.22 |
1650 |
850 |
1015 |
1530 |
730 |
MAC-H200 |
153.05 |
66400 |
700 |
0.75 x 6 |
2 |
350 |
34.92 |
22.22 |
1840 |
950 |
1065 |
1720 |
830 |
MAC-H250 |
200.53 |
83000 |
650 |
0.75 x 6 |
3 |
500 |
41.28 |
28.58 |
2530 |
940 |
1014 |
2410 |
820 |
MAC-H300 |
279.00 |
99600 |
700 |
0.75 x 6 |
3 |
586 |
41.28 |
28.58 |
2630 |
990 |
1014 |
2510 |
870 |
MAC-H400 |
313.88 |
132800 |
700 |
0.75 x 6 |
3 |
630 |
53.98 |
28.58 |
2930 |
990 |
1014 |
2810 |
870 |
MAC-H500 |
372.00 |
166000 |
700 |
0.75 x 6 |
4 |
690 |
53.98 |
34.92 |
3430 |
990 |
1014 |
3310 |
870 |
사용분야
반도체
철강
조선
자동차
화학
레이저 기계
