Cooler Introduction
냉각기 내부에 콤프레셔를 구성하여 압축, 응축, 팽창, 증발 싸이클이 반복 순환되며, 콤프레셔에서 압축 된 토출 가스의 발생열을 응축기에서 공기로 냉각시키는 냉각기
뛰어난 냉각 능력, 우수한 내구성, 정밀하고 안정적인 온도제어로 생산성을 향상

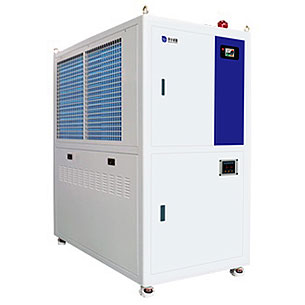

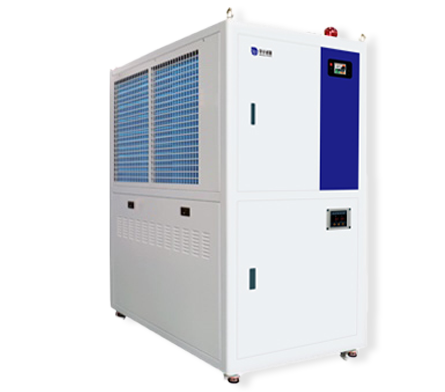

레이저 냉각기
특장점
- 역상 방지기, 과전류 계전기 등의 안전장치를 갖추어 냉동기를 안전하게 보호함
- 각종 알람 기능 (역상, 저수위, 냉각수 흐름, 펌프 및 콤프 과부하, 트립, 고·저압, 고·저온, 냉각수 과냉, 히터과열 온도센서 이상)
- LCD화면을 통해 실시간 장비상태 확인
- PLC, PC등과 통신이 가능함
- 생산성 증대를 위하여 24시간 연속운전 가능하도록 설계
- 동절기 동파방지기능
제품사양
| 구분 | WSC-1A | WSC-2A | WSC-3A | WSC-5A | WSC-7.5A | WSC-10A | WSC-15A | WSC-20A | WSC-25A | WSC-30A |
|---|---|---|---|---|---|---|---|---|---|---|
| 호칭 출력(HP) | 1 | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 |
| 배관 관경(입,출구) | 15A | 25A | 32A | 40A | 50A | |||||
| 압축기 출력(kW) | 0.75 | 1.5 | 2.25 | 3.75 | 5.6 | 7.5 | 11.2 | 15 | 22.5 | 30 |
| 냉각능력(at 20℃,Kcal/h) |
2,800 | 5,000 | 7,500 | 12,500 | 18,750 | 25,000 | 37,500 | 50,000 | 62,500 | 75,000 |
| 펌프출력(Kw) | 0.37 ~ 1.1 | 1.1 ~ 2.2 | 2.2 ~ 4 | |||||||
| 펌프 최대 양정(M) | 10 ~ 35 | 10 ~ 35 | 10 ~ 50 | |||||||
| 펌프 최대 유량(L/min) | 20 ~ 100 | 100 ~ 200 | 200 ~ 400 | |||||||
| 설정표시방식 | 디지털 컨트롤러 | |||||||||
| 안전장치 | 저수위 알람, 고압/저압 알람, 전류과부하차단, 역상방지 고온/저온경보 이상, 물흐름감지이상, 동파방지기능, 무선리모컨 |
|||||||||
| 탱크용량(L) | 25 | 50 | 70 | 160 | 160 | 220 | 270 | 380 | 380 | 490 |
| 사이즈 L x W x H (mm) | 600 x 520 x 870 |
700 x 600 x 1,000 |
900 x 700 x 1,100 |
1,340 x 650 x 1,400 |
1,540 x 750 x 1,450 |
1,540 x 800 x 1,450 |
1,770 x 900 x 1,720 |
2,070 x 1,000 x 1,775 |
2,630 x 900 x 1,775 |
2,930 x 1,000 x 1,815 |
| 총 소비전력(Kw/h) | 2.5 | 3.3 | 4.9 | 4.5 | 7.1 | 9.4 | 15 | 18.7 | 28 | 35.5 |
| 전원사양(v) | AC 1Φ 220V 50/60Hz | AC 1Φ 220V 50/60Hz AC 3Φ 220/380/440V 50/60Hz |
AC 3Φ 220/380/440V 50/60Hz | |||||||
사용분야
반도체
철강
조선
자동차
화학
레이저 기계
